沉水式排污泵浦 B系列/BZ系列 超過3英吋流道

B系列

基本版重型沉水式污廢水排水泵浦，具有超強的異物通過能力和可靠性，並已被用於多種多樣應用領域。

BZ系列

附有直徑超過3英吋（76.2mm）寬大流道的重型沉水式污廢水排水泵浦，22kW至75kW的高泵送功率顯得尤為突出。

  • B系列
  • BZ系列 - 超過3英吋流道 -

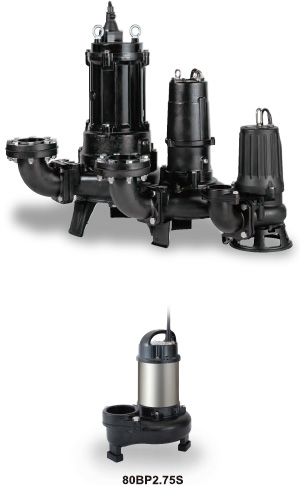

鶴見B系列泵浦是基本版重型沉水式污廢水排水泵浦，具有超強的異物通過能力和可靠運行能力。多年來，B系列泵浦已在廣泛的工業和水處理應用中累積了多種多樣的實際成果和專有技術。使用流道葉輪，旨在最大程度地減少由於泵送流體中的固體和纖維狀物質堵塞所造成的困擾。

B系列泵浦包含多樣性出水口徑，從50mm至300mm不等，輸出功率為0.4kW至75kW；並且具有各種型號，包括高揚程型和單相BP型，完全可以滿足大流量泵送需求。特別是，高揚程型泵浦可以滿足針對節能和節水的建築設備市場的需求，並且適合其他高揚程市場的應用需求。
此外，該系列泵浦還可以與鶴見的導軌配件裝置組合使用，便於安裝和維護（BP型除外）。

鶴見泵浦融入了我們長年以來研發打造的多項原創技術，包括電纜芯線的防浸水加工、馬達保護裝置、帶有碳化矽表面的雙重內機械密封和昇油環。鶴見泵浦具有極高的安定性和耐用性，透過精心地設計和製造，旨在保證優良的品質以及長時間的連續運行。

B系列泵浦可以幫助您維持系統正常運行。無論是廢水排放、水處理、防洪、灌溉，還是康樂設施，皆可實現穩定運行，並且可以大大降低維護成本。
此外，此類泵浦還可以專門配備400 mm或更大的出水口徑，或作為一種選擇（適用於乾井式應用），這些水泵可以安裝在室內和儲罐的外部，還可以用於海水或高溫液體環境，這為將其用於造船廠和電廠進水、排水系統打下了堅實基礎。
B系列

選擇表

輸出功率 (kW) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 37 75
2” 50mm ★ ★
3” 80mm ☆ ☆ ● ● ● ●
4” 100mm ● ● ● ●
6” 150mm
8” 200mm
10” 250mm
12” 300mm

★: 在輸出功率相同的產品中，可選擇單相/三相型號。

☆: 僅供有單相型號產品。

●: 僅供有高揚程型型號產品。

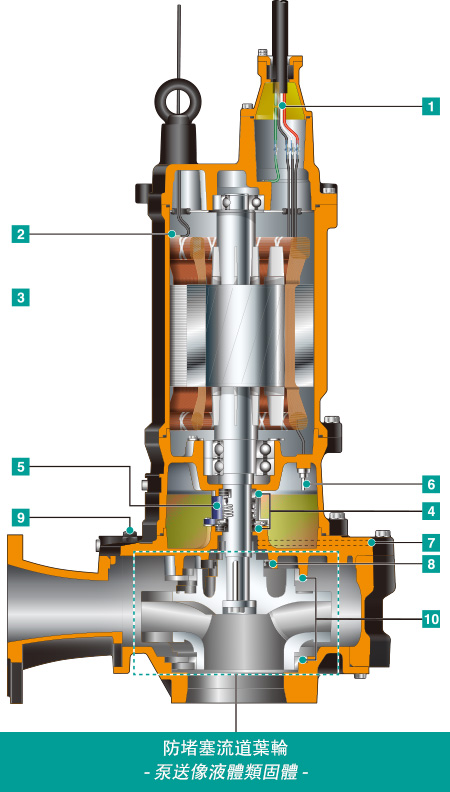

結構體

B系列泵浦所採用的葉輪，其本身結構與流道相似，這樣可以降低固體和纖維狀物質在泵浦內部堵塞的可能性。根據泵送能力，泵浦配有半開式或封閉式葉輪，以及1個或2個葉片。為泵浦配備正確的葉輪，可以最大程度地減少由於固體堵塞所造成的困擾。

  • 半開式，單流道
  • 半開式，雙流道
  • 半開式，雙流道（高揚程）
  • 封閉式，雙流道

  • 1. 電纜芯線的防浸水加工

    如果電纜護套損壞或電纜末端浸沒，可以有效防止由於毛細作用所引起的水侵入問題。還可以有效防止潮濕空氣滲入馬達殼體，以及由於殼體和外部空氣之間的溫度差而導致在殼體內部形成冷凝的問題。

  • 2. 馬達保護裝置

    復歸圓型溫度保護器（7.5kW及以下）

    如果馬達產生過熱或超載電流的問題，則該保護器會直接切斷馬達的電路。

    微型溫度保護器（11kW及以上）

    對乾轉引起的過熱問題作出反應。雙金屬片打開，使控制台關閉電源。

  • 3. 水套（僅限150B475）

    該泵圍繞馬達機架配備了水套。允許部分泵送液體流入水套以冷卻馬達。這項設計功能允許泵浦在低水位長時間運行。

  • 4. 帶有碳化矽表面的雙重內機械密封

    隔離在油腔內，可以有效維持清潔、無腐蝕性和無磨損的潤滑環境。
    與水冷式外機械密封相比，此密封降低了由於乾熱和粘附物質所引起的故障風險。與碳化鎢相比，碳化矽的耐腐蝕性、耐磨損性以及耐熱性提高了5倍。上下固定環的橡膠部件採用NBR或FPM（FKM）製成，可以提供更高的耐熱性以及耐化學性。

  • 5. 昇油環

    在油位低至正常油位1/3的情況下，可以有效地提供密封面的潤滑和冷卻效果，進而維持穩定的軸密封效果，以及延長密封的壽命。昇油環是鶴見的原創設計。

  • 6. 滲漏傳感器

    （18.5kW及以上，不包括150B422和200B422）

    在最糟糕的情況下，檢測可能發生的油腔進水問題。在檢測到溢流時，會發送信號，透過外部控制台來操作指示燈。

  • 7. 密封泄壓埠

    （80mm、100mm口徑超過11kW以上；150mm口徑超過22kW以上，以及200B422）

    保護機械密封免受泵壓力的影響。還可透過排出磨損顆粒來保護密封面。

  • 8. 單/三重油封*部分型號產品除外

    迷宮環（僅限150B475）

    單油封或三重油封用作「防塵密封」，可以保護機械密封免受研磨顆粒的侵蝕。迷宮環可以提供更佳的抵禦策略，以防止由於機殼中產生的高壓所帶來的磨損，並且提高可維護性。

  • 9. 釋氣閥

    安裝在水套或泵殼上，以防止氣阻問題。在空氣流過閥門時，球體停留在底部，但是在泵送的水開始流動時，球體借助浮力作用使出口關閉。

  • 10. 防磨襯套墊環和耐磨環（僅限150B437和150B475）

    防止泵殼和吸入蓋磨損，進而降低維護成本。

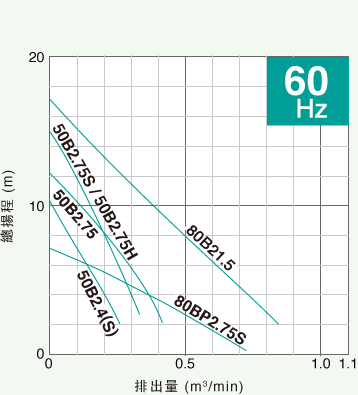

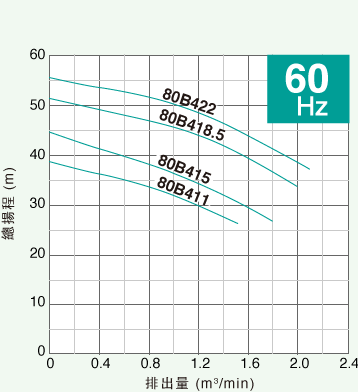

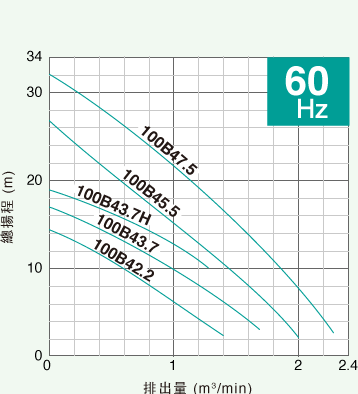

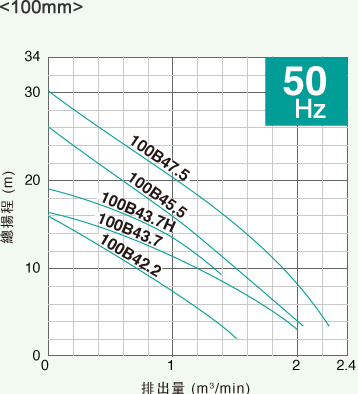

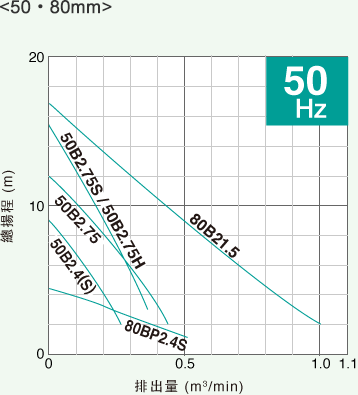

性能曲線

型號一覽

出水口徑
(mm)		 型號 輸出功率
(kW)		 相位 起動方式
無需支撐 導軌配件
50 50B2.4S TOS50B2.4S 0.4 單相 電容器起動
50B2.4 TOS50B2.4 0.4 三相 直接起動
50B2.75S TOS50B2.75S 0.75 單相 電容器起動
50B2.75H TOS50B2.75H 0.75 三相 直接起動
50B2.75 TOS50B2.75 0.75 三相 直接起動
80 80BP2.4S (50Hz) - 0.4 單相 電容運轉
80BP2.75S (50Hz) - 0.75 單相 電容運轉
80B21.5 TOS80B21.5 1.5 三相 直接起動
80
-High Head-		 80B411 TOS80B411 11 三相 星三角起動
80B415 TOS80B415 15 三相 星三角起動
80B418.5 TOS80B418.5 18.5 三相 星三角起動
80B422 TOS80B422 22 三相 星三角起動
100 100B42.2 TOS100B42.2 2.2 三相 直接起動
100B43.7 TOS100B43.7 3.7 三相 直接起動*1
100B43.7H TOS100B43.7H 3.7 三相 直接起動*1
100B45.5 TOS100B45.5 5.5 三相 直接起動*1
100B47.5 TOS100B47.5 7.5 三相 直接起動*1
100
-High Head-		 100B411 TOS100B411 11 三相 星三角起動
100B415 TOS100B415 15 三相 星三角起動
100B418.5 TOS100B418.5 18.5 三相 星三角起動
100B422 TOS100B422 22 三相 星三角起動

*1 可按要求予以提供星三角起動

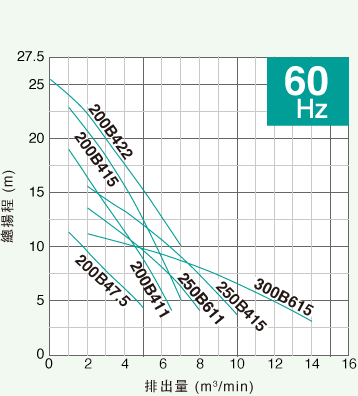

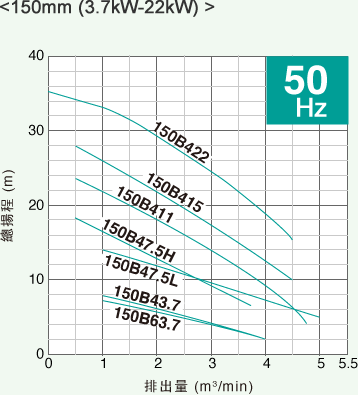

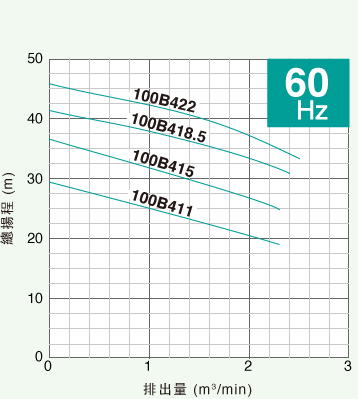

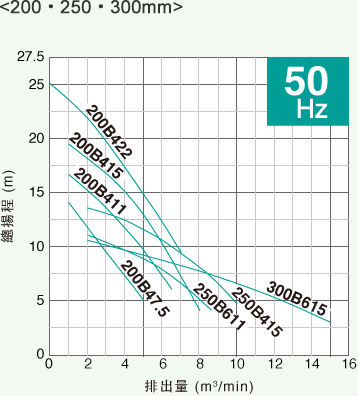

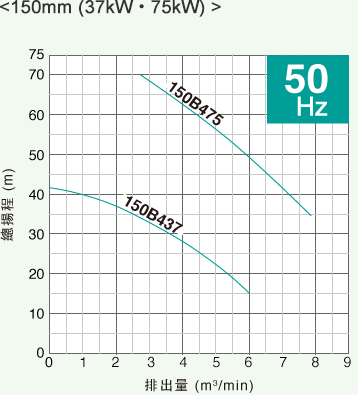

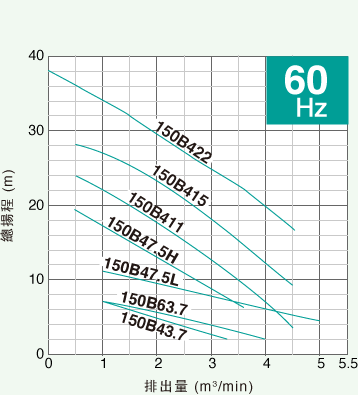

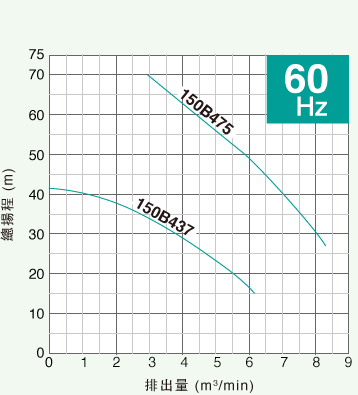

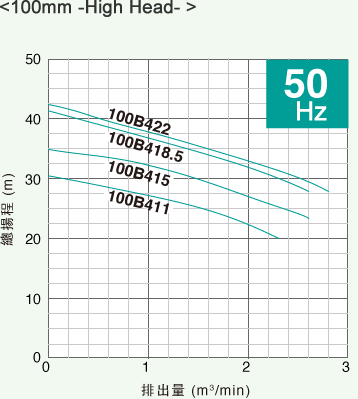

性能曲線

型號一覽

出水口徑
(mm)		 型號 輸出功率
(kW)		 相位 起動方式
無需支撐 導軌配件
150 150B43.7 TOS150B43.7 3.7 三相 直接起動
150B63.7 TOS150B63.7 3.7 三相 直接起動*1
150B47.5H TOS150B47.5H 7.5 三相 直接起動*1
150B47.5L TOS150B47.5L 7.5 三相 直接起動*1
150B411 TOS150B411 11 三相 星三角起動
150B415 TOS150B415 15 三相 星三角起動
150B422 TOS150B422 22 三相 星三角起動
150B437 TO150B437 37 三相 星三角起動
150B475 TO150B475 75 三相 星三角起動
200 200B47.5 TO200B47.5 7.5 三相 直接起動*1
200B411 TO200B411 11 三相 星三角起動
200B415 TO200B415 15 三相 星三角起動
200B422 TOS200B422 22 三相 星三角起動
250 250B611 TO250B611 11 三相 星三角起動
250B415 TO250B415 15 三相 星三角起動
300 300B615 TO300B615 15 三相 星三角起動

*1 可按要求予以提供星三角起動

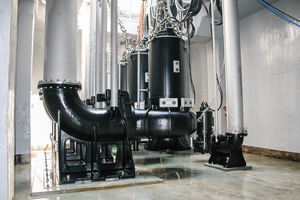

B系列（350mm - 800mm）

350mm或更大的超大出水口徑 B系列（350mm - 800mm）

作為一個選項，B系列泵還可以專門配備350 mm或更大的出水口徑，或適用於乾井式、海水、高溫液體以及其他特殊應用。請告知鶴見您的需求。

產品介紹

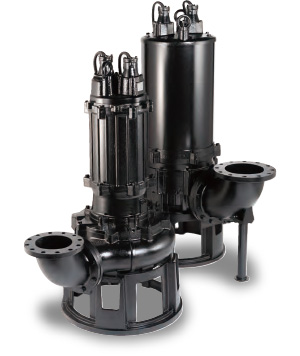

鶴見BZ系列泵浦是設計為附有封閉式單流道/雙流道葉輪和直徑超過3英吋（76.2mm）寬大流道的重型沉水式污廢水排水泵浦，可以最大限度地減少由於固體堵塞所造成的困擾。此外，作為驅動功率為22kW至75kW的大中型泵浦，該系列泵浦不僅提升了上一代鶴見品牌污廢水排水泵浦的超高泵效標準，而且具有更高的能效。

BZ系列泵浦提供多種出水口徑，從80mm至350mm不等，輸出功率為1.5kW至75kW。此外，該系列泵浦還可以與鶴見的導軌配件裝置組合使用，便於安裝和維護。
BZ系列泵浦融入了鶴見多年來服務客戶過程中研發打造的多項原創技術，包括電纜芯線的防浸水加工、馬達保護裝置、帶有碳化矽表面的雙重內機械密封和昇油環。

鶴見的BZ系列泵浦極為可靠耐用，專為追求優良品質和可持續履行職責的客戶而設計製造，無論是廢水排放、泵送，還是防洪，皆可幫助客戶維持系統穩定運行並大幅降低維護成本。作為一個選項，此類泵浦可用於海水、高溫液體或其他特殊應用，這為將其用於造船廠和電廠進水和排水系統打下了堅實基礎。
BZ系列

選擇表

輸出功率 (kW) 1.5 2.2 3.7 5.5 7.5 11 15 22 30 37 45 55 75
3” 80mm
4” 100mm ★
8” 200mm
10” 250mm ★ ★ ★ ★ ★ ★
12” 300mm ★ ★ ★ ★ ★ ★
14” 350mm ☆ ☆ ☆ ☆ ☆ ☆

★: 在輸出功率相同的產品中，可選擇高揚程型型號產品。

☆: 僅供有高揚程型型號產品。

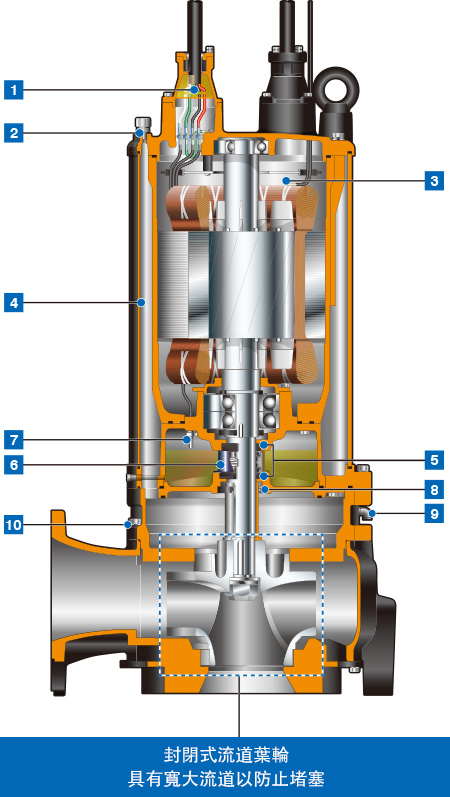

結構體

- 超過3英吋流道 -

BZ系列泵浦擁有直徑超過3英吋（76.2mm）的寬大流道（最大的通道跨度為90mm），可以最大程度地減少由於固體和纖維狀物質堵塞所造成的困擾。其採用封閉式單流道/雙流道葉輪。

封閉式 流道葉輪
最大90mm

  • 1. 電纜芯線的防浸水加工

    如果電纜護套損壞或電纜末端浸沒，可以有效防止由於毛細作用所引起的水侵入問題。還可以有效防止潮濕空氣滲入馬達殼體，以及由於殼體和外部空氣之間的溫度差而導致在殼體內部形成冷凝的問題。

  • 2. 釋氣閥

    安裝在水套上或泵殼上，以防止氣阻問題。在空氣流過閥門時，球體停留在底部，但是在泵送的水開始流動時，球體借助浮力作用使出口關閉。

  • 3. 馬達保護裝置

    復歸圓型溫度保護器（7.5kW及以下）

    如果馬達產生過熱或超載電流的問題，則該保護器會直接切斷馬達的電路。

    微型溫度保護器（11kW及以上）

    對乾轉引起的過熱問題作出反應。雙金屬片打開，使控制台關閉電源。

  • 4. 水套

    （200mm、250mm口徑超過55kW以上；300mm、350mm口徑超過45kW以上）

    該泵圍繞馬達機架配備了水套。允許部分泵送液體流入水套以冷卻馬達。這項設計功能允許泵浦在低水位長時間運行。

  • 5. 帶有碳化矽表面的雙重內機械密封

    隔離在油腔內，可以有效維持清潔、無腐蝕性和無磨損的潤滑環境。
    與水冷式外機械密封相比，此密封降低了由於乾熱和粘附物質所引起的故障風險。與碳化鎢相比，碳化矽的耐腐蝕性、耐磨損性以及耐熱性提高了5倍。上下固定環的橡膠部件採用NBR或FPM（FKM）製成，可以提供更高的耐熱性以及耐化學性。

  • 6. 昇油環

    在油位低至正常油位1/3的情況下，可以有效地提供密封面的潤滑和冷卻效果，進而維持穩定的軸密封效果，以及延長密封的壽命。昇油環是鶴見的原創設計。

  • 7. 滲漏傳感器（22kW及以上）

    在最糟糕的情況下，檢測可能發生的油腔進水問題。在檢測到溢流時，會發送信號，透過外部控制台來操作指示燈。

  • 8. 油封

    油封用作"防塵密封"，可以保護機械密封免受研磨顆粒的侵蝕。

  • 9. 密封泄壓埠（22kW及以上）

    保護機械密封免受泵壓力的影響。還可透過排出磨損顆粒來保護密封面。

  • 10. 後拉式設計（3.7kW及以下，以及15kW及以上）

    透過移除油罩與泵殼之間的螺栓，可使馬達與安裝葉輪的泵單元分離開。這種設計有助於維護和檢查泵浦的主要部件。

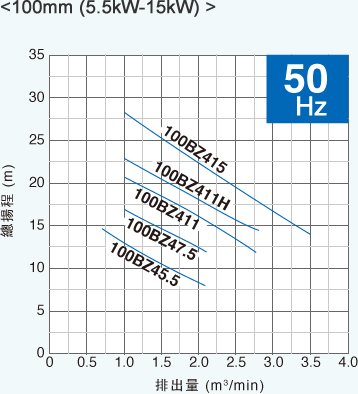

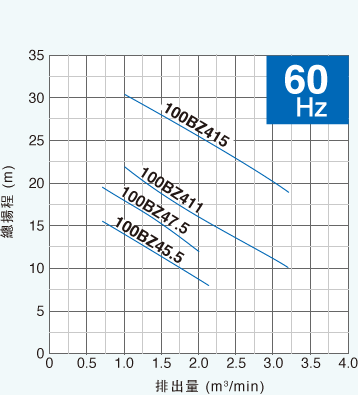

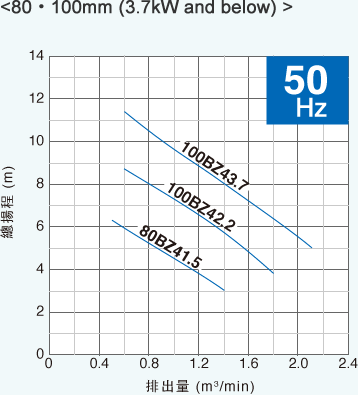

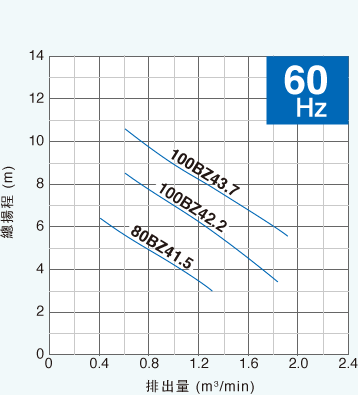

性能曲線

型號一覽

出水口徑
(mm)		 型號 輸出功率
(kW)		 相位 起動方式 異物通過粒徑大小
(mm)
無需支撐 導軌配件
80 80BZ41.5 TOS80BZ41.5 1.5 三相 直接起動 80
100 100BZ42.2 TOS100BZ42.2 2.2 三相 直接起動 80
100BZ43.7 TOS100BZ43.7 3.7 三相 直接起動 80
100BZ45.5 TOS100BZ45.5 5.5 三相 直接起動 80
100BZ47.5 TOS100BZ47.5 7.5 三相 直接起動 80
100BZ411 TOS100BZ411 11 三相 星三角起動 80
100BZ411H (50Hz) TOS100BZ411H (50Hz) 11 三相 星三角起動 80
100BZ415 TOS100BZ415 15 三相 星三角起動 80

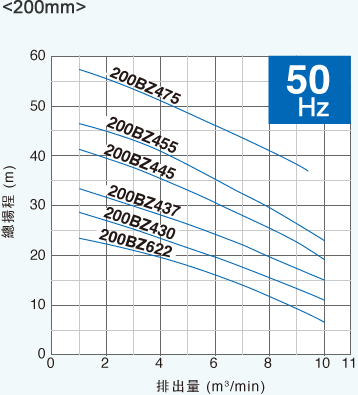

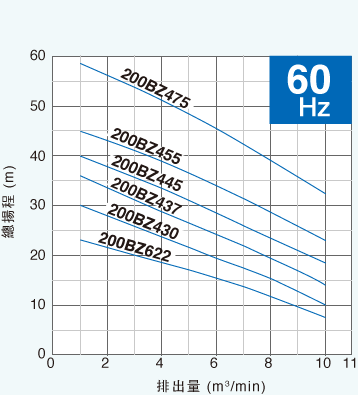

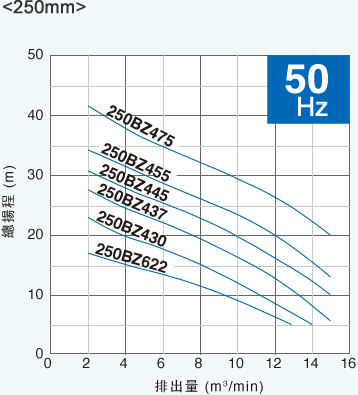

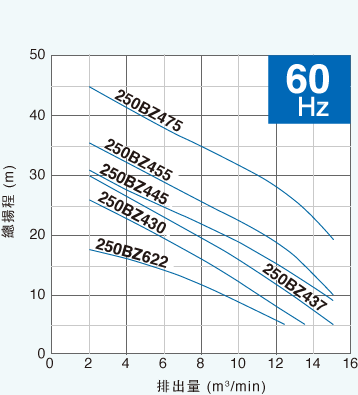

性能曲線

型號一覽

出水口徑
(mm)		 型號 輸出功率
(kW)		 相位 起動方式 異物通過粒徑大小
(mm)
無需支撐 導軌配件
200 200BZ622 TO200BZ622 22 三相 星三角起動 76.2
200BZ430 TO200BZ430 30 三相 星三角起動 76.2
200BZ437 TO200BZ437 37 三相 星三角起動 76.2
200BZ445 TO200BZ445 45 三相 星三角起動 76.2
200BZ455 TO200BZ455 55 三相 星三角起動 76.2
200BZ475 TO200BZ475 75 三相 星三角起動 76.2
250 250BZ622 TO250BZ622 22 三相 星三角起動 90 / 80
250BZ430 TO250BZ430 30 三相 星三角起動 80 / 79
250BZ437 TO250BZ437 37 三相 星三角起動 80 / 79
250BZ445 TO250BZ445 45 三相 星三角起動 80 / 79
250BZ455 TO250BZ455 55 三相 星三角起動 90 / 80
250BZ475 TO250BZ475 75 三相 星三角起動 90 / 80
250
-High Head-		 250BZ622H TO250BZ622H 22 三相 星三角起動 76.2
250BZ430H TO250BZ430H 30 三相 星三角起動 76.2
250BZ437H TO250BZ437H 37 三相 星三角起動 76.2
250BZ445H TO250BZ445H 45 三相 星三角起動 76.2
250BZ455H TO250BZ455H 55 三相 星三角起動 76.2
250BZ475H TO250BZ475H 75 三相 星三角起動 76.2

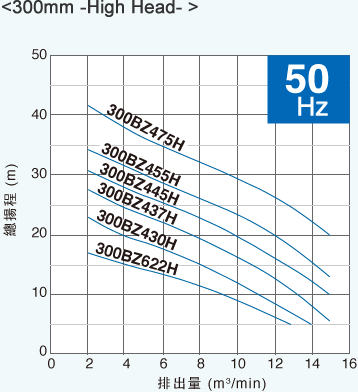

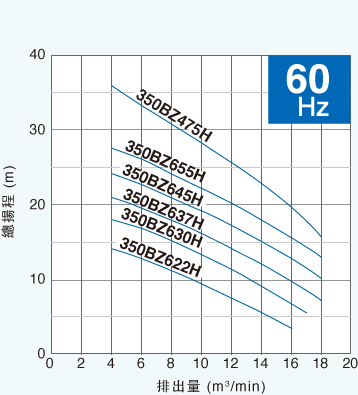

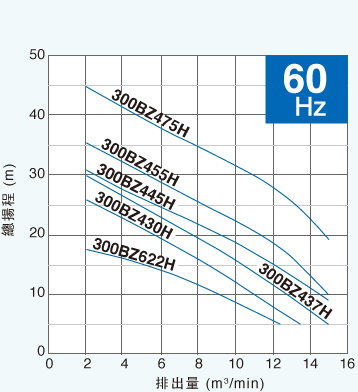

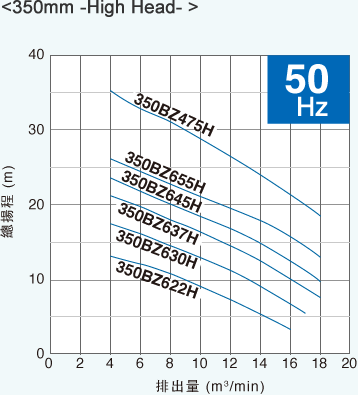

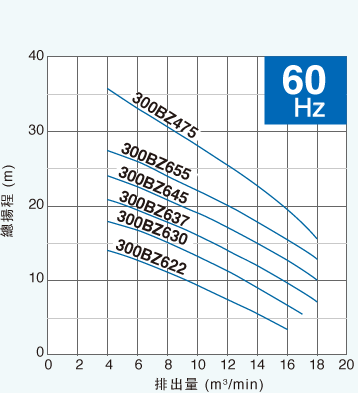

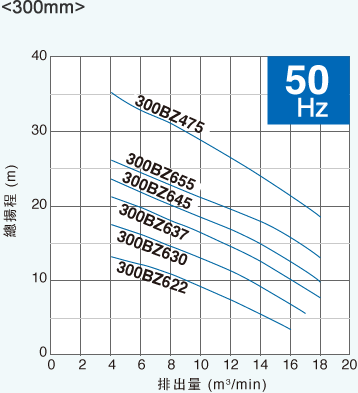

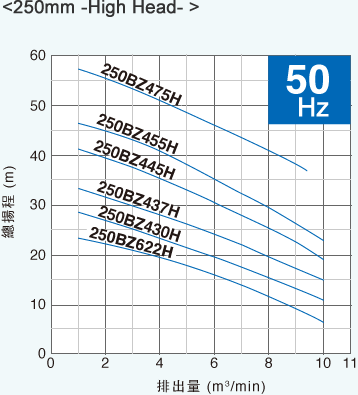

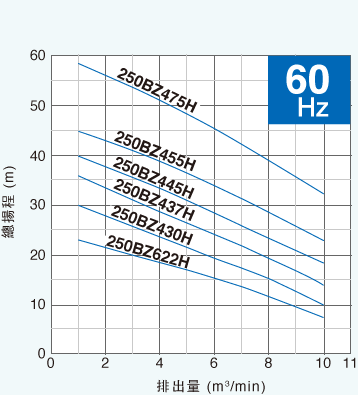

性能曲線

型號一覽

出水口徑
(mm)		 型號 輸出功率
(kW)		 相位 起動方式 異物通過粒徑大小
(mm)
無需支撐 導軌配件
300 300BZ622 TO300BZ622 22 三相 星三角起動 90
300BZ630 TO300BZ630 30 三相 星三角起動 90
300BZ637 TO300BZ637 37 三相 星三角起動 90
300BZ645 TO300BZ645 45 三相 星三角起動 90
300BZ655 TO300BZ655 55 三相 星三角起動 90
300BZ475 TO300BZ475 75 三相 星三角起動 90
300
-High Head-		 300BZ622H TO300BZ622H 22 三相 星三角起動 90 / 80
300BZ430H TO300BZ430H 30 三相 星三角起動 80 / 79
300BZ437H TO300BZ437H 37 三相 星三角起動 80 / 79
300BZ445H TO300BZ445H 45 三相 星三角起動 80 / 79
300BZ455H TO300BZ455H 55 三相 星三角起動 90 / 80
300BZ475H TO300BZ475H 75 三相 星三角起動 90 / 80
350
-High Head-		 350BZ622H TO350BZ622H 22 三相 星三角起動 90
350BZ630H TO350BZ630H 30 三相 星三角起動 90
350BZ637H TO350BZ637H 37 三相 星三角起動 90
350BZ645H TO350BZ645H 45 三相 星三角起動 90
350BZ655H TO350BZ655H 55 三相 星三角起動 90
350BZ475H TO350BZ475H 75 三相 星三角起動 90
