沉水式排水泵 KTZ422 (4英吋) KTZ622 (6英吋) 50Hz

鶴見的KTZ旗艦系列沉水式排水泵增加了兩款22 kW型號產品,擴充了1.5至15 kW型號的陣容。
新型號產品有兩種類型可供選擇:KTZ422(4英吋)和 KTZ622(6英吋),最大揚程為71 m,最大流量為4 m3/min。這些泵由鑄鐵泵體和高鉻鑄鐵葉輪製成,因而在耐用性和耐磨性方面具有很大優勢。由於在排放設計中採用了頂部排放側流構造,所以其纖細的泵體可安裝在有限的空間內,並可確保在低水位下延長執行時間。
具備這些特點的KTZ系列,作為極為可靠耐用的重型泵,可讓客戶持續使用本泵,適用於採礦場、採石場、建築施工和隧道工地等惡劣的工作環境。
此外,鶴見獨家研發的多向軟管連接構造,讓操作者僅用扳手即可在現場靈活地將其設置為垂直或傾斜排放。

正在申請設計專利*
*鶴見已在許多主要國家/地區申請專利設計。

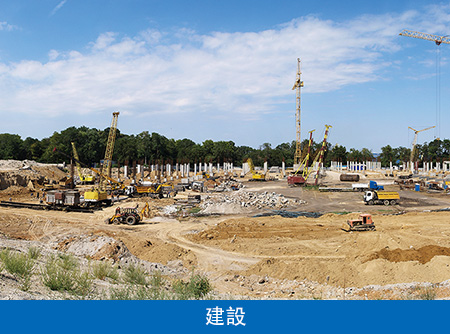

  • 建設

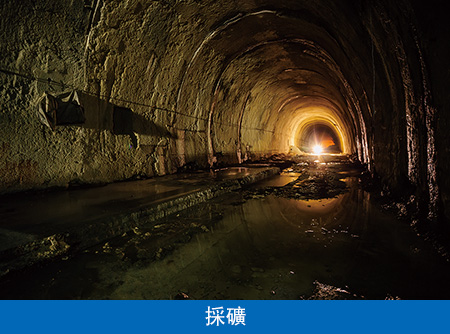

  • 採礦

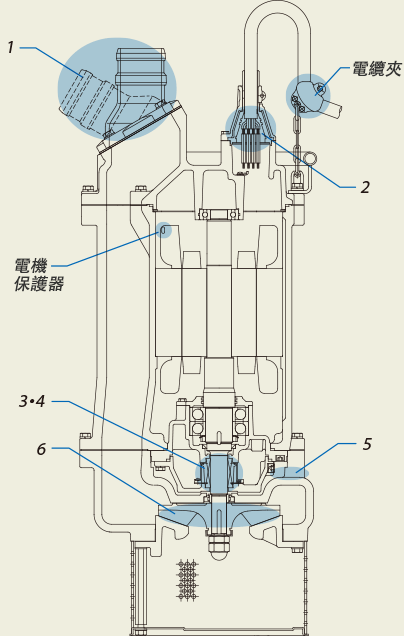

特徵

  • 1. 多向軟管連接

    可以設置為傾斜或垂直排放,讓安裝工作更輕鬆。

  • 2. 電纜芯線的防浸水加工

    如果電纜護套損壞或電纜末端浸沒,可以有效防止由於毛細作用所引起的水侵入問題。還可以有效防止潮濕空氣滲入馬達殼體,以及由於殼體和外部空氣之間的溫度差而導致在殼體內部形成冷凝的問題。

  • 3. 帶有碳化矽表面的雙重內側機械密封

    隔離在油腔內,可以有效維持清潔、無腐蝕性和無磨損的潤滑環境。
    與水冷外置式機械密封相比,此密封降低了由於乾熱和粘附物質所引起的故障風險。與碳化鎢相比,碳化矽的耐腐蝕性、耐磨損性以及耐熱性提高了5倍。

  • 4. 昇油環

    在油位低至正常油位1/3的情況下,可以有效地提供密封面的潤滑和冷卻效果,進而維持穩定的軸密封效果,以及延長密封的壽命。昇油環是鶴見的原創設計。

  • 5. 密封泄壓埠

    保護機械密封免受泵壓力的影響。還可透過排出磨損顆粒來保護密封面。

  • 6. 高鉻鑄鐵半開式葉輪

    耐受由磨料顆粒導致的磨損,使水泵長期保持其初始性能。

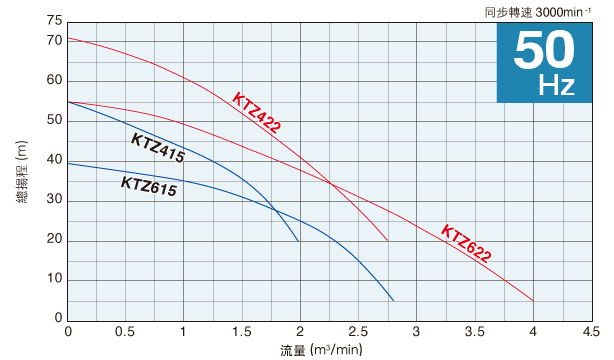

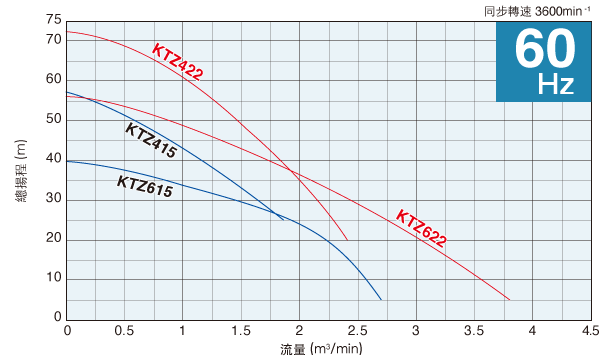

性能曲線

  • 50Hz

型號一覽

出水口徑
(mm)
型號 輸出功率
(kW)
相位 起動方式 異物通過粒徑大小
(mm)
尺寸
長 x 寬 x 高
(mm)
品質(重量)*2
(kg)
橡膠絕緣電纜線長度
(m)
100 KTZ415 15 三相 直接起動*1 12 428 x 350 x 934 146 8
150 KTZ615 15 三相 直接起動*1 20 457 x 350 x 954 147 8
100 KTZ422 22 三相 直接起動*1 8.5 528 x 413 x 1200 295 10
150 KTZ622 22 三相 直接起動*1 12 558 x 413 x 1220 296 10

*1 可按要求予以提供星三角起動

*2 不含電纜線的重量

產品介紹

其他電機輸出功率型號可供選擇 (1.5 - 15 kW)。
