Submersible Resin Pumps VANCS

Enriched Lineup: 0.15-3.7kW

Applicable to a Wide Variety of Applications

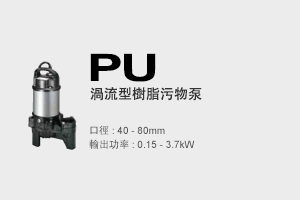

  • PU Submersible Sewage Pumps Vortex

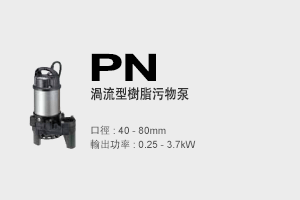

  • PN Submersible Wastewater Pumps Vortex

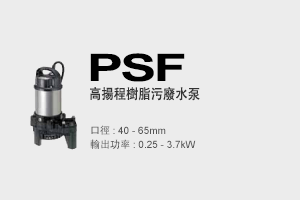

  • PSF Submersible Wastewater Pumps -High Head- Closed

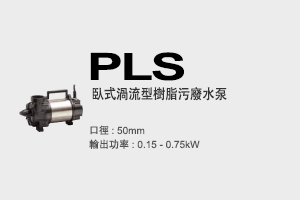

  • PLS Submersible Wastewater Pumps -Horizontal- Vortex

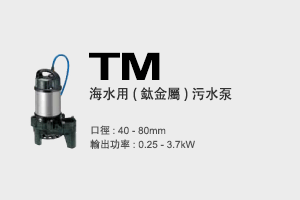

  • TM Submersible Seawater Pumps Vortex

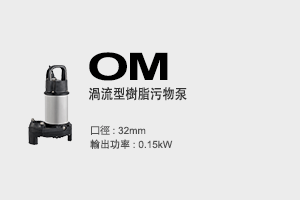

  • OM Submersible Wastewater Pumps -Economic- Vortex

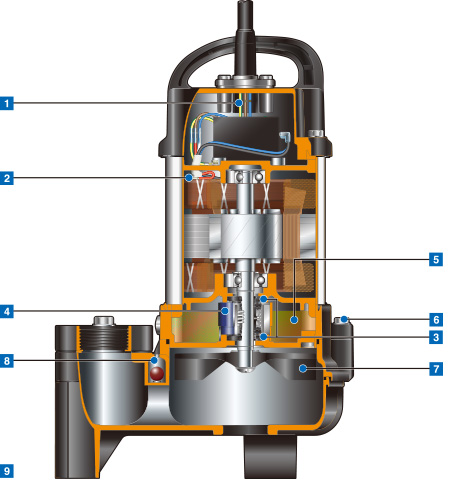

Practical Design Providing Excellent Corrosion Resistance and Durability

  • 1. Anti-wicking Cable Entry

    每根電纜線在電動機的入口處都設計了“防浸水構造”,萬一電纜外部受損,或是前端浸水時,即使有水經芯線間隙而被吸入,也可防止電動機浸水。

  • 2. Motor Protector

    內建的過熱保護裝置遇到電流過高或無水運轉時引起的過熱情況時,可以自動啟動。它不僅能自動切斷電動機的電源,還能自動復歸。當降到可安全運轉的溫度時,電動機 ,電動機即可重新啟動。

  • 3. Bearings

    使用重負荷型滾珠軸承,其油脂可以使軸承得到永久潤滑,不需要再噴入潤滑油。

  • 4. Lubricating Oil

    每台VANCS系列沉水泵都使用液體石蠟。它是一種高度提煉的純油,一般用於化妝品工業、製藥業和食品加工設備等。這種油的使用拓寬了泵的產品特色,如水景瀑布、魚塘和養殖業等。

  • 5. Dual Inside Mechanical Seal

    一個機械軸封和兩塊碳化矽軸封墊片安裝在油室,這種軸封的優點是雙重的,它解決了由於腐蝕、磨損和污垢引起的彈簧失效所導致的妨礙軸封面正確閉合,降低無水運轉時下層軸封片的冷卻效果並導致下層軸封墊片失效。

  • 6. Oil Lifter (Patented) *Not Available for OM-series

    昇油環是機械軸封的潤滑裝置。利用軸封的離心力,昇油環強行提供潤滑油給機械軸封,即使油量下降到標準量以下也能持續供油給上層軸封墊片。這個簡單而神奇的裝置不僅提供了可靠的潤滑和冷卻效果,還保證了軸封的穩定性,延長了檢查的間隔時間。

  • 7. Air Release Valve *Not Available for OM-series

    為了防止"氣塞"現象的發生,泵殼上裝有一個類似止回球閥的釋氣閥。當空氣通過此閥時,球停在下面,水開始流動時,球靠自身浮力關閉出口。

  • 8. Back Pull-out Design *Not Available for OM-series

    拆開油室和上層泵殼之間的螺絲,可以將泵體分開成泵部和留有葉輪的電機部。這使主體部分的檢查變得更為簡單。用十字槽螺絲刀(不含0.15kW)可以簡單拆卸和重新組裝泵部。

  • 9. Rubber Foot

    PLS系列及每一台1.5到3.7kW的泵支架上,都設有橡膠腳墊,以防止地板表面劃傷。

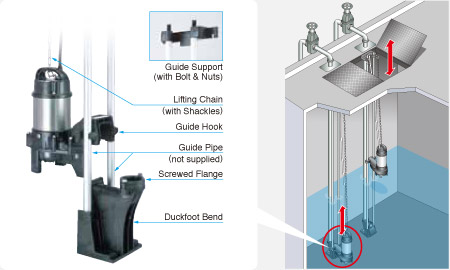

TOK GUIDE RAIL FITTING SYSTEM

TOK導軌裝置通過升降沉水泵可以輕鬆連接泵和管道,不需要進入到污水池就可以很方便地維修和檢查泵。



TOK採用高品質的樹脂原材料,專為輕量的中小型泵而設計。

當泵開始運轉時,導鉤上的橡膠伸縮管翻轉成藕合彎頭並由泵壓密封。這消除了密封的洩漏,即便是輕量的泵也可以和TOK一起使用。



TOK適用於所有輸出功率範圍的PU、PN、PSF系列。

AUTOMATIC & AUTO-ALTERNATION MODEL

  • Automatic Model

    浮球自動式有一個整體控制電路和兩個低電壓工作的浮球開關,通過水位變化的感應自動運轉。
    這種型號用後綴"A"加以識別,所有輸出功率範圍的PU、PN、PSF和TM系列均適用此模式。

  • 圓筒浮球自動式僅適用OM系列。
    採用獨特的浮球開關可以讓整體變得非常緊湊,以便安裝在有限的空間內。自動運轉只需要一個簡單的控制面板。

  • Automatic Model

    自動交替式是與自動式同時使用的。這種混合的使用方式可以使兩台泵交替運行而不需要控制面板。
    自動交替式有三個浮球,用後綴"W"加以識別。
    請參照PU、PN和PSF系列的型號一覽。

How the Auto-alternation Model Works

Primary Operation

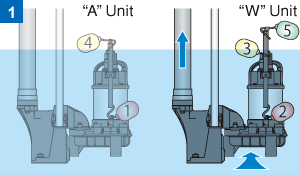

  • 1

    水位上升並抬升浮球#2。浮球#2被啟動但是泵沒有運轉。當水位上升到浮球#3並且浮球被啟動時,"W"開始運轉。

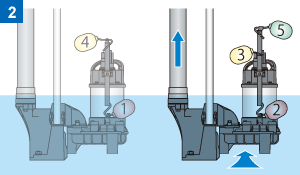

  • 2

    "W"泵正在排水(水位下降)

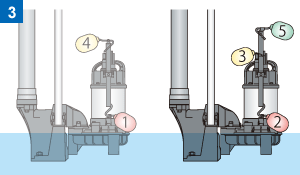

  • 3

    當水位退回到浮球#2時,浮球被啟動,"W"停止運轉。交流電停止"W"直到下一個上升水位。

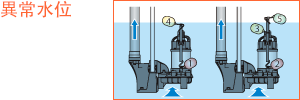

  • Unusual Increase of Inflow

    如果流入水位超過"W"的能力並且水位上升到浮球#4時,"A"開始運轉。

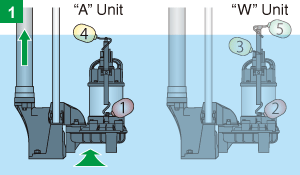

Secondary Operation

  • 1

    "A"泵的浮球#1雖然被啟動,但是泵不會啟動,直到浮球#4被啟動為止。

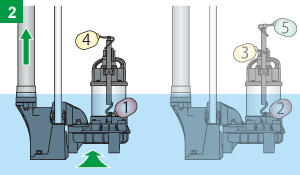

  • 2

    "A"泵正在排水(水位下降)

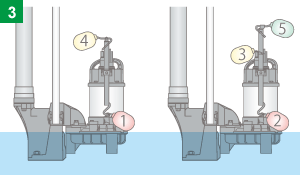

  • 3

    當水位退回到浮球#1時,浮球被啟動,"A"泵停止運轉。同時,"W"為下次水位上升時的運轉做準備。

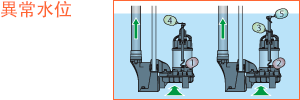

  • Unusual Increase of Inflow

    如果流入水位超過"A"的能力並且水位上升到浮球#5時,"W"開始運轉。
