沉水式大流量高揚程排水泵 LH-D-系列(110/185 kW)

LH-D 系列沉水泵採用 2極110 kW/185 kW電機，配有雙吸葉輪，可為大流量、高揚程應用需求提供可靠性能保障。該系列泵在鶴見 LH 系列產品基礎上研發而成，LH 系列已在採礦和施工領域贏得久盛不衰的聲譽和口碑，是沉水式高揚程排水泵的優質產品。LH10110D 和 LH12185D 最大流量為 14 m3/min、最大揚程為 92 m，可滿足露天/地下採礦、堆浸和大型隧道作業等多種需求。
該系列泵的最大特點是：雙吸葉輪的上下兩側都可以產生強勁吸力，輕鬆應對大水量作業。雙吸葉輪設計可減少推力載荷，進而延長軸承的使用壽命並增加泵運行的穩定性。此外，為了能夠在苛刻的使用條件下運行，其葉輪和吸嘴均由採用耐磨高鉻鑄鐵製成。

產品目錄

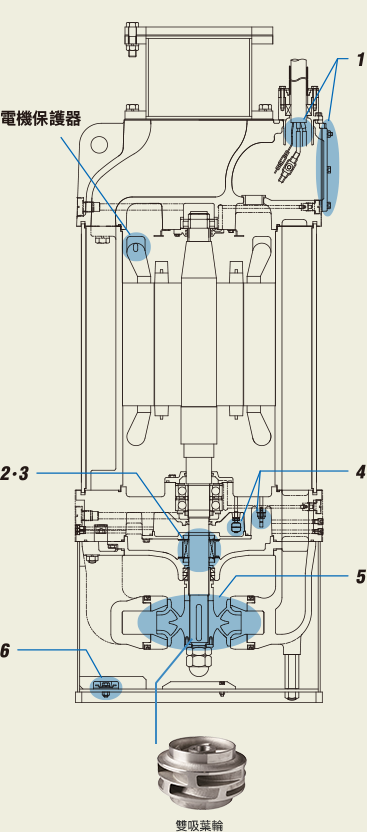

特徵

  • 1. 防吸濕電纜入口和檢視窗

    如果電纜護套損壞或電纜末端浸沒，防吸濕電纜可以有效防止由於毛細作用所引起的水侵入問題。在泵填料函底部還配有一個檢視窗，可方便用戶對電纜進行維護。

  • 2. 帶有碳化矽表面的雙重內側機械密封

    隔離在油腔內，因而可以有效保持清潔、無腐蝕性和無磨損的潤滑環境。與碳化鎢相比，密封面上碳化矽板的耐腐蝕性、耐磨損性以及耐熱性提高了 5 倍。

  • 3. 昇油環

    在油位低至正常油位1/3的情況下，可以有效地提供密封面的潤滑和冷卻效果，進而維持穩定的軸密封效果，以及延長密封的壽命。昇油環是鶴見的原創設計。

  • 4. 漏液感測器(電極式和浮子式)

    在最糟糕的情況下，檢測可能發生的侵入集水倉和油腔的溢流問題。在檢測到溢流時，便會發送信號，通過外部控制台來操作指示燈。

  • 5. 雙吸葉輪

    憑藉其高效的抽吸機制，雙吸葉輪可實現更高的流量性能。同時，雙吸葉輪還可減少推力載荷，進而延長軸承的使用壽命並增加泵運行的穩定性。

  • 6. 犧牲陽極

    保護泵免受排放污水過程中所產生的腐蝕電位的不良影響。

Performance Curves

  • 50Hz

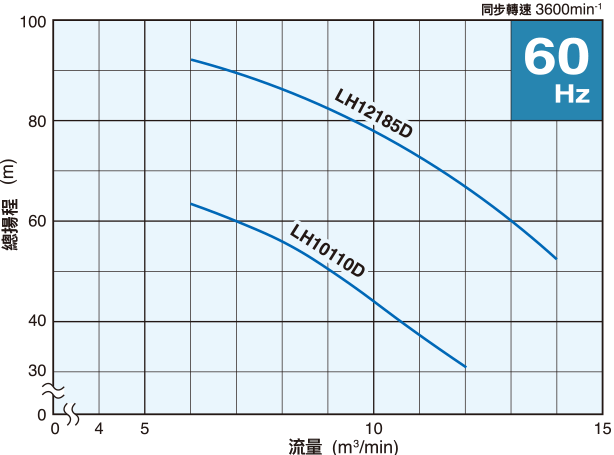

  • 60Hz

Model Selection

出水口徑
mm		 型號 輸出功率
kW		 相位 極 起動方式 異物通過粒徑大小
mm		 尺寸
長 x 寬 x 高
mm		 淨重
kg		 橡膠絕緣電纜線長度
m
250 LH10110D 110 三相 2極 星三角起動 20 699 x 694 x 1853 1450 20
300 LH12185D 185 三相 2極 星三角起動 20 773 x 743 x 2008 1950 20

・不含電纜線的重量
